Instalações Hidráulicas Prediais

Instalações hidráulicas prediais são sistemas fundamentais no desempenho de edificações, garantindo o fornecimento, distribuição e descarte adequado de água. Neste guia técnico, você verá os principais elementos de projeto, normas aplicáveis e boas práticas para profissionais de engenharia civil, arquitetura e áreas correlatas. Tudo com foco em produtividade, clareza e desempenho técnico.

Componentes das Instalações Hidráulicas Prediais

As instalações hidráulicas prediais são compostas por diversos sistemas interligados que garantem o abastecimento de água potável e o escoamento de águas servidas. Entender os principais componentes é essencial para projetar de forma segura, econômica e eficiente.

Entre os principais elementos, destacam-se:

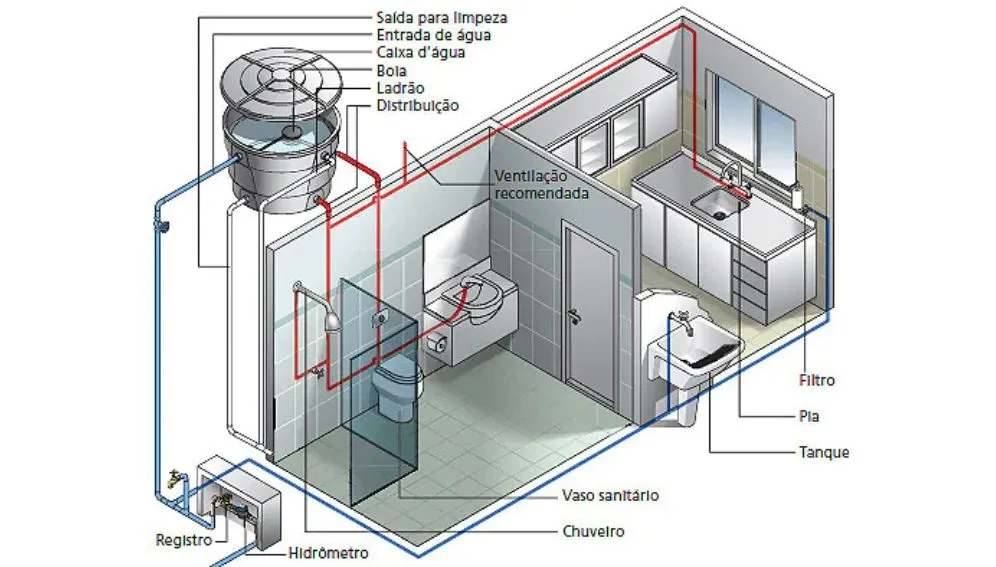

• Reservatórios: dividem-se em superiores (caixa d’água) e inferiores (cisterna), sendo responsáveis pelo armazenamento e controle de pressão da rede;
• Tubulações: podem ser de PVC, PEX ou CPVC, dependendo do tipo de fluido, temperatura e pressão. São classificadas em linhas de distribuição, ramais e colunas;
• Bombas hidráulicas: utilizadas quando a pressão da rede pública é insuficiente para abastecimento em edifícios altos ou sistemas com cisterna;
• Conexões e válvulas: elementos como registros de gaveta, válvulas de retenção e de alívio são cruciais para controle e manutenção da rede;
• Aparelhos sanitários: chuveiros, pias, vasos sanitários, torneiras e demais pontos de consumo que compõem os ambientes da edificação.

Além disso, sistemas complementares como hidrômetros, aquecedores e caixas de inspeção devem ser considerados já na fase de anteprojeto. A representação correta de cada item nos desenhos técnicos é essencial para garantir a execução conforme projeto e evitar retrabalho.

Normas técnicas e parâmetros de dimensionamento

As instalações hidráulicas prediais devem atender a critérios normativos que garantem segurança, desempenho e compatibilidade com os demais sistemas da edificação. O não cumprimento das normas pode acarretar falhas operacionais, desperdício de água e aumento nos custos de manutenção.

A principal referência técnica no Brasil é a NBR 5626:2020 – Instalação predial de água fria, publicada pela ABNT. Essa norma estabelece diretrizes para:

• Dimensionamento de tubulações com base em consumo simultâneo e pressão disponível;
• Tipos de materiais permitidos para condução de água potável;
• Critérios para reservatórios, registros, válvulas e conexões;
• Ensaios de estanqueidade e testes de funcionamento.

Outras normas complementares importantes incluem:

• NBR 7198 – Projeto e execução de instalações de água quente;
• NBR 8160 – Sistemas prediais de esgoto sanitário;
• NBR 15527 – Aproveitamento de água de chuva para fins não potáveis.

No dimensionamento, o engenheiro deve considerar fatores como desnível entre reservatórios, pressão mínima nos pontos de consumo e perdas de carga. Softwares como Hydros (AltoQi) ou plugins para Revit com modelagem MEP são amplamente utilizados para automatizar cálculos e simular cenários.

Projetos bem dimensionados evitam subdimensionamentos, ruídos nas tubulações e desperdício de energia com recalques desnecessários.

Boas práticas de projeto e execução hidráulica

Projetar e executar instalações hidráulicas prediais com qualidade exige atenção a detalhes técnicos e práticas consolidadas que evitam falhas no sistema. O planejamento adequado desde a fase de anteprojeto é essencial para garantir funcionalidade, economia e durabilidade da rede.

Algumas boas práticas fundamentais incluem:

• Compatibilização entre disciplinas: a integração entre o projeto hidráulico, arquitetônico e estrutural evita interferências e retrabalhos em obra;
• Setorização da rede: distribuir os pontos de consumo por setores com registros independentes facilita manutenções sem interrupção total do sistema;
• Afastamento mínimo entre redes: redes hidráulicas devem manter distância de fiações elétricas e estruturas para evitar riscos e facilitar inspeções;
• Acesso aos registros: caixas de inspeção, válvulas e registros devem estar localizados em locais de fácil acesso e sinalizados adequadamente;
• Inclinação e ventilação do esgoto: garantir declividade mínima nos tubos de esgoto e a presença de respiros previne entupimentos e retorno de gases.

Além disso, o uso de plantas detalhadas, memoriais descritivos e especificações técnicas completas são indispensáveis para orientar a equipe de obra com clareza e evitar interpretações equivocadas.

A inspeção e o teste de estanqueidade ao final da execução são etapas obrigatórias para verificar a integridade das conexões e o funcionamento correto de todo o sistema hidráulico.

Ferramentas CAD e BIM aplicadas à hidráulica predial

O uso de ferramentas CAD e BIM nas instalações hidráulicas prediais tem transformado o processo de projeto, execução e manutenção. Essas tecnologias permitem maior precisão no dimensionamento, redução de erros em obra e ganhos significativos em tempo e produtividade.

Entre os principais softwares utilizados, destacam-se:

• AutoCAD: ainda amplamente usado para elaboração de projetos 2D, especialmente em escritórios que seguem fluxos tradicionais de desenho técnico;
• Revit MEP: permite a modelagem tridimensional integrada das redes hidráulicas com cálculos automatizados, detecção de interferências e geração automática de quantitativos;
• AltoQi Hydros: software nacional voltado para o projeto hidráulico com foco em NBRs, dimensionamento automatizado e integração com AutoCAD e BIM;
• Dynamo e plugins: ferramentas de automação dentro do Revit que aceleram tarefas repetitivas como numeração de pontos, roteamento de tubulações e criação de legendas;
• Navisworks: utilizado para coordenação BIM e detecção de conflitos entre as disciplinas (clash detection), fundamental em obras complexas.

Essas soluções possibilitam simulações hidráulicas, verificação de pressão, visualização 3D e documentação completa com mais segurança e consistência técnica.

Investir em um fluxo BIM colaborativo para instalações prediais traz benefícios diretos à performance do projeto e à previsibilidade da obra, principalmente em empreendimentos de médio e grande porte.

❓ FAQ Técnico – Instalações Hidráulicas Prediais

1. Quais são os principais componentes das instalações hidráulicas prediais?

Os principais componentes incluem reservatórios, tubulações, bombas hidráulicas, válvulas, registros e aparelhos sanitários como pias, chuveiros e vasos sanitários.

2. Qual norma técnica regulamenta instalações de água fria?

A NBR 5626:2020 da ABNT regulamenta o projeto e execução de instalações prediais de água fria, incluindo dimensionamento, materiais e critérios de desempenho.

3. Como evitar problemas de pressão na rede hidráulica?

É necessário calcular corretamente a altura manométrica, usar reservatórios elevados, evitar muitas curvas nas tubulações e prever pressurizadores quando necessário.

4. Por que a compatibilização de projetos é importante?

A compatibilização evita conflitos entre o projeto hidráulico e as disciplinas estrutural e elétrica, reduzindo retrabalhos e atrasos em obra.

5. Qual a diferença entre AutoCAD e Revit na hidráulica predial?

O AutoCAD é usado para desenhos 2D tradicionais, enquanto o Revit permite modelagem 3D integrada com simulações, cálculos e compatibilização em ambiente BIM.

6. Que ferramentas ajudam no dimensionamento automático?

Softwares como AltoQi Hydros, Revit MEP com plugins Dynamo e ferramentas de cálculo baseadas em NBRs ajudam a automatizar o dimensionamento das redes hidráulicas.
