Hidráulica

Introdução

A Hidráulica é uma das disciplinas fundamentais da engenharia, responsável por estudar o comportamento dos fluidos em repouso e em movimento. Ela fornece as bases teóricas e práticas para o dimensionamento e operação de sistemas hidráulicos, presentes em áreas como saneamento, irrigação, abastecimento de água, drenagem e infraestrutura urbana. Dominar os princípios da hidráulica é essencial para projetar sistemas seguros, eficientes e sustentáveis, sejam eles redes de distribuição predial ou grandes obras de controle de cheias. Neste artigo, exploraremos os conceitos essenciais da hidráulica, abordando desde os fundamentos físicos até aplicações práticas na engenharia moderna.

Fundamentos da Hidráulica: Pressão, Vazão e Energia

Os fundamentos da hidráulica baseiam-se na física dos fluidos e são essenciais para compreender como funcionam os sistemas hidráulicos em diferentes contextos. Entre os conceitos mais importantes estão a pressão, a vazão e a energia do fluido. Esses parâmetros influenciam diretamente no dimensionamento de tubulações, escolha de bombas e no desempenho geral de qualquer sistema que envolva o transporte de líquidos.

Conceito de fluido e suas propriedades

Fluidos são substâncias que se deformam continuamente sob a ação de uma força, mesmo que pequena. Essa categoria abrange líquidos e gases, mas na hidráulica, o foco principal está nos líquidos, especialmente na água. Para entender seu comportamento, é necessário conhecer algumas propriedades físicas fundamentais:

• Densidade (ρ): massa por unidade de volume (kg/m³)
• Peso específico (γ): peso por unidade de volume (N/m³)
• Viscosidade (μ): resistência ao escoamento interno
• Compressibilidade: capacidade de variar de volume sob pressão (geralmente desprezível em líquidos)
• Tensão superficial: força que age na interface entre o líquido e o ar

Essas propriedades afetam o escoamento, a transferência de energia e o comportamento dos fluidos em diferentes situações.

Pressão em fluidos

A pressão é um dos conceitos centrais na hidráulica. Em termos simples, trata-se da força exercida perpendicularmente sobre uma superfície, dividida pela área dessa superfície: P=FAP = \frac{F}{A}P=AF​

Onde:

• PPP é a pressão (Pa)
• FFF é a força (N)
• AAA é a área (m²)

Na prática, a pressão pode ser absoluta, manométrica ou atmosférica. A diferença entre elas está na referência adotada. Pressões abaixo da atmosférica são chamadas de pressões negativas ou vácuo parcial.

A pressão hidrostática, por sua vez, é aquela exercida por um fluido em repouso devido ao seu peso. É calculada por: P=γ⋅hP = \gamma \cdot hP=γ⋅h

Onde:

• γ\gammaγ é o peso específico do fluido (N/m³)
• hhh é a profundidade (m)

Esse conceito é aplicado, por exemplo, no dimensionamento de reservatórios e sistemas de recalque.

Vazão: volumétrica e mássica

A vazão representa a quantidade de fluido que escoa por uma seção transversal em determinado intervalo de tempo. Pode ser classificada como:

• Vazão volumétrica (Q): volume por tempo, expressa em m³/s ou L/s Q=A⋅vQ = A \cdot vQ=A⋅v Onde:
  • AAA é a área da seção (m²)
  • vvv é a velocidade do fluido (m/s)
• Vazão mássica (m˙\dot{m}m˙): massa por tempo, expressa em kg/s m˙=ρ⋅Q\dot{m} = \rho \cdot Qm˙=ρ⋅Q

A vazão é um parâmetro fundamental em sistemas de abastecimento, drenagem e condução de fluidos. Sua correta medição e controle garantem eficiência energética e operacional.

Energia nos sistemas hidráulicos

Um fluido em movimento possui energia associada, que pode ser de três tipos principais:

1. Energia de pressão: relacionada à força que o fluido exerce sobre as paredes do conduto
2. Energia cinética: ligada à velocidade do fluido
3. Energia potencial: associada à altura ou posição do fluido em relação a um nível de referência

A soma dessas energias compõe a chamada carga total, que é expressa na equação de Bernoulli: Pγ+v22g+z=constante\frac{P}{\gamma} + \frac{v^2}{2g} + z = \text{constante}γP​+2gv2​+z=constante

Onde:

• P/γP/\gammaP/γ é a carga de pressão
• v2/2gv^2/2gv2/2g é a carga cinética
• zzz é a carga potencial
• ggg é a aceleração da gravidade (9,81 m/s²)

Essa equação é amplamente utilizada para analisar o comportamento do fluido ao longo de uma tubulação, considerando a conservação da energia, desde que não haja perdas significativas por atrito ou turbulência.

Importância da unidade de medida

É fundamental padronizar as unidades ao realizar cálculos hidráulicos. Por exemplo, pressão pode ser expressa em Pascal (Pa), metros de coluna d’água (mca) ou bar, dependendo do contexto. A conversão correta entre unidades evita erros de dimensionamento.

Resumo prático dos fundamentos

Conteúdos como pressão, vazão e energia constituem a base para qualquer estudo posterior na disciplina de hidráulica. Compreender esses conceitos com clareza permite avançar para aplicações mais complexas, como dimensionamento de redes hidráulicas, simulações computacionais e projetos de infraestrutura urbana.

Estática dos Fluidos: Princípios e Aplicações

A estática dos fluidos é a parte da hidráulica que estuda os fluidos em repouso. Trata-se de um campo essencial para compreender o comportamento da pressão em líquidos e sua distribuição em diferentes superfícies. Diferente da dinâmica, onde o escoamento e a energia cinética ganham protagonismo, aqui o foco está nas forças internas e externas que atuam sobre o fluido parado — e, principalmente, nas pressões geradas por esse estado de equilíbrio.

Lei de Pascal

A Lei de Pascal é um dos pilares da estática dos fluidos. Ela afirma que qualquer variação de pressão aplicada a um fluido incompressível e confinado é transmitida integralmente e com a mesma intensidade em todas as direções.

Matematicamente, isso implica que, se uma pressão adicional for aplicada em qualquer ponto de um fluido em repouso e confinado, essa variação será sentida igualmente em todo o sistema. Esse conceito fundamenta o funcionamento de diversos sistemas hidráulicos, como prensas, freios e elevadores.

Exemplo prático:

• Em uma prensa hidráulica, uma força pequena aplicada a um êmbolo menor gera uma força muito maior em um êmbolo maior, graças à distribuição uniforme da pressão.

A equação que expressa o funcionamento da prensa hidráulica é: F1A1=F2A2\frac{F_1}{A_1} = \frac{F_2}{A_2}A1​F1​​=A2​F2​​

Onde:

• F1F_1F1​ e F2F_2F2​ são as forças aplicadas nos êmbolos
• A1A_1A1​ e A2A_2A2​ são as áreas dos êmbolos

Princípio de Stevin

O Princípio de Stevin complementa a análise ao descrever o comportamento da pressão em um fluido devido à sua própria coluna de altura. Ele estabelece que, em um fluido em equilíbrio, a variação de pressão entre dois pontos está diretamente relacionada à diferença de altura entre eles e à densidade do fluido.

A equação é: ΔP=γ⋅h\Delta P = \gamma \cdot hΔP=γ⋅h

Onde:

• ΔP\Delta PΔP é a diferença de pressão (Pa)
• γ\gammaγ é o peso específico do fluido (N/m³)
• hhh é a altura da coluna líquida (m)

Esse princípio é a base para o funcionamento de manômetros de coluna líquida, piezômetros, tanques de armazenamento e para a análise da estabilidade de barragens.

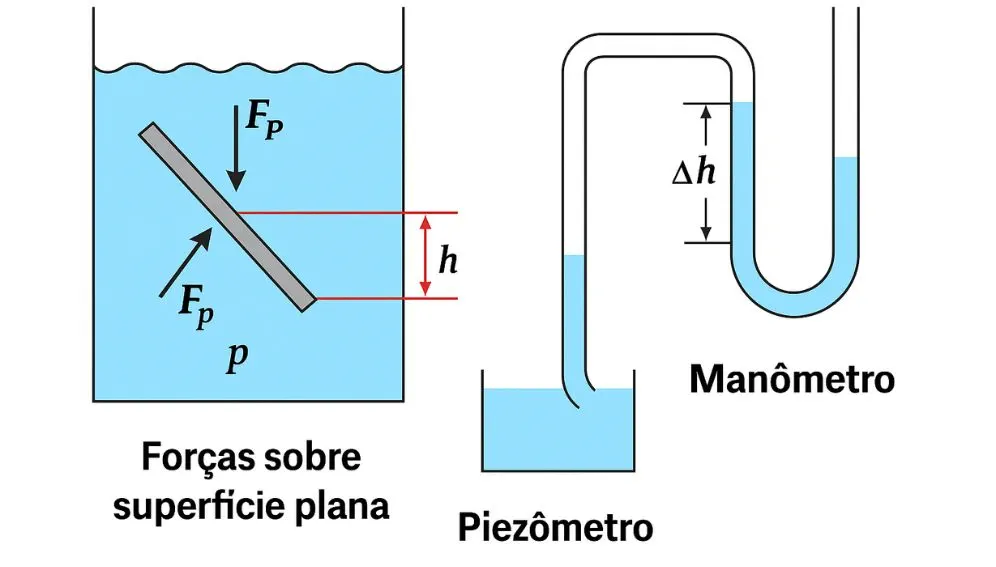

Forças sobre superfícies planas e curvas

Quando um fluido está em repouso, ele exerce pressão nas superfícies com as quais está em contato. Essa pressão gera forças que variam conforme a forma da superfície:

• Superfícies planas: a força resultante é perpendicular à superfície e sua intensidade é calculada como: F=Pmeˊdia⋅AF = P_{\text{média}} \cdot AF=Pmeˊdia​⋅A Onde:
  • PmeˊdiaP_{\text{média}}Pmeˊdia​ é a pressão média na superfície
  • AAA é a área da superfície
• Superfícies curvas: exigem análise vetorial, pois a direção da força muda ao longo da superfície. Um exemplo clássico é a análise de comportas curvas ou reservatórios cilíndricos.

A avaliação correta dessas forças é fundamental para o dimensionamento estrutural de barragens, tanques, reservatórios e comportas, onde falhas podem gerar rupturas catastróficas.

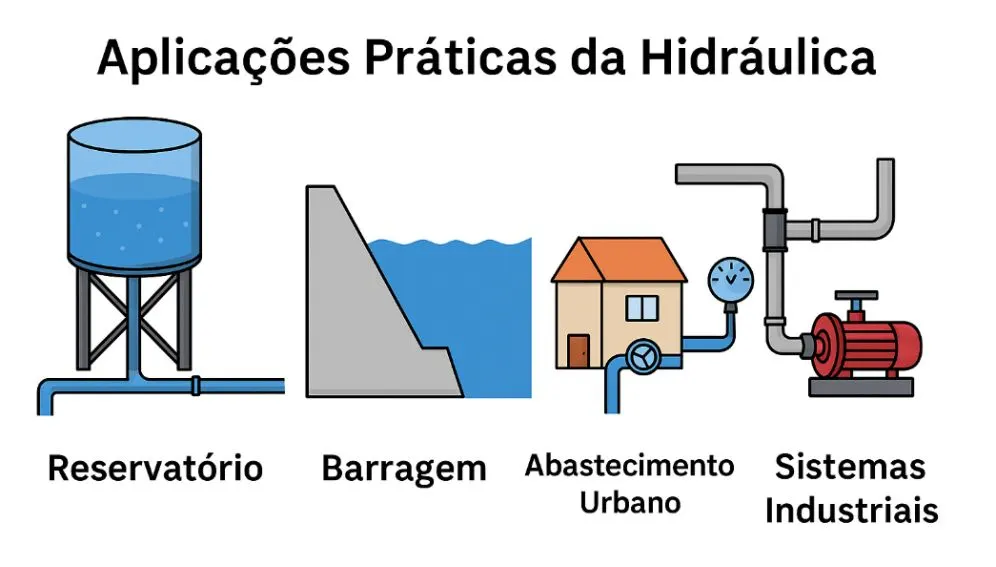

Aplicações práticas da estática dos fluidos

A estática dos fluidos não é apenas um estudo teórico — seus conceitos estão presentes em uma variedade de aplicações práticas da engenharia. Entre os exemplos mais comuns, destacam-se:

Reservatórios e tanques elevados

O dimensionamento de reservatórios leva em conta a pressão hidrostática na base da coluna d’água. Um erro no cálculo pode afetar tanto a estrutura do reservatório quanto o fornecimento de pressão nas redes hidráulicas conectadas.

Barragens

As barragens armazenam grandes volumes de água, exercendo força significativa sobre suas estruturas. A distribuição da pressão ao longo da altura deve ser considerada no projeto da barragem para evitar falhas estruturais.

Manômetros e piezômetros

Esses instrumentos são utilizados para medir a pressão em sistemas hidráulicos. Os manômetros medem a pressão relativa, enquanto os piezômetros indicam a pressão hidrostática em pontos específicos de um sistema.

Tipos de medidores de pressão e sua instalação

1. Manômetro de tubo em U

Utiliza líquido (geralmente água ou mercúrio) em um tubo em forma de U. A diferença de altura da coluna reflete a pressão exercida.

2. Manômetro de Bourdon

Componente mecânico muito usado em sistemas industriais. Funciona por deformação de um tubo metálico que se curva conforme a pressão interna aumenta.

3. Transdutor de pressão

Equipamento eletrônico que converte pressão em sinal elétrico. Comum em sistemas automatizados e instrumentação de precisão.

4. Piezômetro

Consiste em um tubo fino instalado verticalmente em um ponto do sistema hidráulico. Mede a altura da coluna d’água e, com isso, a pressão hidrostática no ponto de instalação.

Boas práticas de instalação

• Posicionar os medidores em locais de fácil acesso
• Evitar pontos com vibração ou pulsação
• Garantir estanqueidade nas conexões
• Respeitar a faixa de operação do instrumento

Compreender os princípios da estática dos fluidos é indispensável para projetar e analisar qualquer sistema que contenha líquidos em repouso. Desde grandes estruturas hidráulicas até pequenos componentes de instrumentação, todos dependem dos conceitos estabelecidos por Pascal, Stevin e pelas forças resultantes da pressão exercida pelos fluidos.

Dinâmica dos Fluidos: Regimes de Escoamento

A dinâmica dos fluidos trata do comportamento dos líquidos em movimento, com foco em variáveis como velocidade, pressão, energia e tipo de escoamento. É uma das áreas mais importantes da hidráulica, pois envolve a análise do transporte de fluidos em tubulações, canais e condutos. Para dimensionar sistemas hidráulicos eficientes e seguros, é essencial compreender os diferentes regimes de escoamento e os fatores que os influenciam.

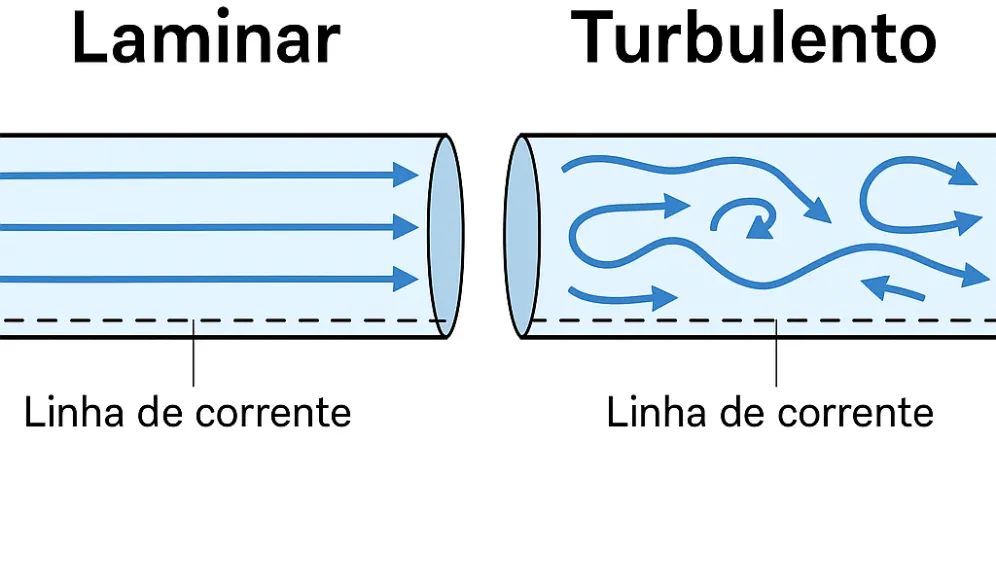

Escoamento laminar e turbulento

A classificação do escoamento é uma das etapas mais fundamentais na análise de sistemas hidráulicos. Os dois principais tipos são:

• Escoamento laminar: O fluido escoa em camadas paralelas, sem mistura entre elas. É típico de baixas velocidades e canais estreitos. O movimento é suave e previsível.
• Escoamento turbulento: Ocorre em altas velocidades ou em grandes condutos. É caracterizado por movimentos irregulares, vórtices e mistura intensa de partículas. Nesse regime, há maior perda de carga e maior resistência ao escoamento.

Há ainda o escoamento de transição, que ocorre na faixa intermediária entre laminar e turbulento, podendo oscilar entre os dois comportamentos dependendo das condições do sistema.

Número de Reynolds

Para identificar o tipo de escoamento, utiliza-se o número de Reynolds (Re), uma grandeza adimensional que relaciona as forças de inércia e viscosidade do fluido: Re=ρ⋅v⋅DμRe = \frac{\rho \cdot v \cdot D}{\mu}Re=μρ⋅v⋅D​

Onde:

• ρ\rhoρ é a densidade do fluido (kg/m³)
• vvv é a velocidade média do escoamento (m/s)
• DDD é o diâmetro do conduto (m)
• μ\muμ é a viscosidade dinâmica (Pa·s)

Faixas típicas para escoamento interno em tubulações circulares:

• Re<2.000Re < 2.000Re<2.000 → Laminar
• 2.000<Re<4.0002.000 < Re < 4.0002.000<Re<4.000 → Transição
• Re>4.000Re > 4.000Re>4.000 → Turbulento

O número de Reynolds permite antecipar o comportamento do fluido e escolher fórmulas adequadas para o cálculo de perdas de carga, velocidade e dimensionamento do sistema.

Linhas de corrente e tubos de corrente

Na visualização do escoamento, o conceito de linhas de corrente é essencial. Essas linhas representam o caminho que uma partícula de fluido percorre em movimento contínuo. Em regime laminar, as linhas de corrente são suaves e paralelas. Já em regime turbulento, tornam-se irregulares.

Quando várias linhas de corrente formam uma área fechada, temos o chamado tubo de corrente, que funciona como um “canal imaginário” por onde o fluido se desloca. Isso permite análises localizadas do comportamento do fluido dentro de partes do sistema hidráulico.

Esse conceito é fundamental para a aplicação da equação de Bernoulli em escoamentos reais, especialmente em pontos de transição, como conexões, válvulas ou mudanças de diâmetro.

Distribuição de velocidades

Em escoamento laminar, a velocidade máxima ocorre no centro do tubo e diminui gradativamente até as paredes, onde é nula (condição de não deslizamento). O perfil de velocidade é parabólico.

No escoamento turbulento, o perfil é mais achatado, com velocidade mais uniforme ao longo da seção, mas com maiores flutuações e energia dissipada. Essa diferença afeta diretamente o cálculo da vazão e da perda de carga.

Aplicações práticas dos regimes de escoamento

A identificação correta do regime de escoamento é essencial para diversas aplicações:

Sistemas de distribuição de água

O regime turbulento é predominante em redes urbanas e prediais, devido às altas vazões e velocidades. Conhecer essa condição é crucial para prever perdas de carga e dimensionar bombas e reservatórios.

Laboratórios e sistemas industriais de precisão

Em processos onde a uniformidade do fluxo é desejada, como em laboratórios, reatores químicos ou microssistemas, busca-se manter o escoamento laminar.

Sistemas de irrigação e drenagem

Canais e tubos enterrados, especialmente em baixas declividades, podem apresentar regimes variados. O controle da velocidade é uma das formas de evitar erosão ou entupimento.

Instalações de HVAC (aquecimento, ventilação e ar-condicionado)

Embora lidem principalmente com ar (um gás), os princípios são semelhantes. O conhecimento dos regimes de escoamento auxilia no projeto de dutos e difusores para otimizar a distribuição do fluido térmico.

Controle do regime de escoamento

Algumas variáveis podem ser ajustadas no projeto para controlar ou prever o regime de escoamento:

• Velocidade do fluido: Reduzir a velocidade favorece o regime laminar.
• Diâmetro do conduto: Condutos maiores podem contribuir para manter o escoamento dentro da faixa laminar.
• Temperatura: A viscosidade diminui com o aumento da temperatura, o que afeta o valor de Re.
• Revestimentos internos: Superfícies lisas reduzem a rugosidade e, portanto, a formação de turbulência.

Esses fatores devem ser avaliados durante a concepção do sistema hidráulico, principalmente quando se deseja eficiência energética e baixa manutenção.

A dinâmica dos fluidos fornece as ferramentas para entender e prever o comportamento dos líquidos em movimento. O conhecimento dos regimes de escoamento, combinado com análises como o número de Reynolds e os perfis de velocidade, é indispensável para o engenheiro projetar redes hidráulicas funcionais e duráveis.

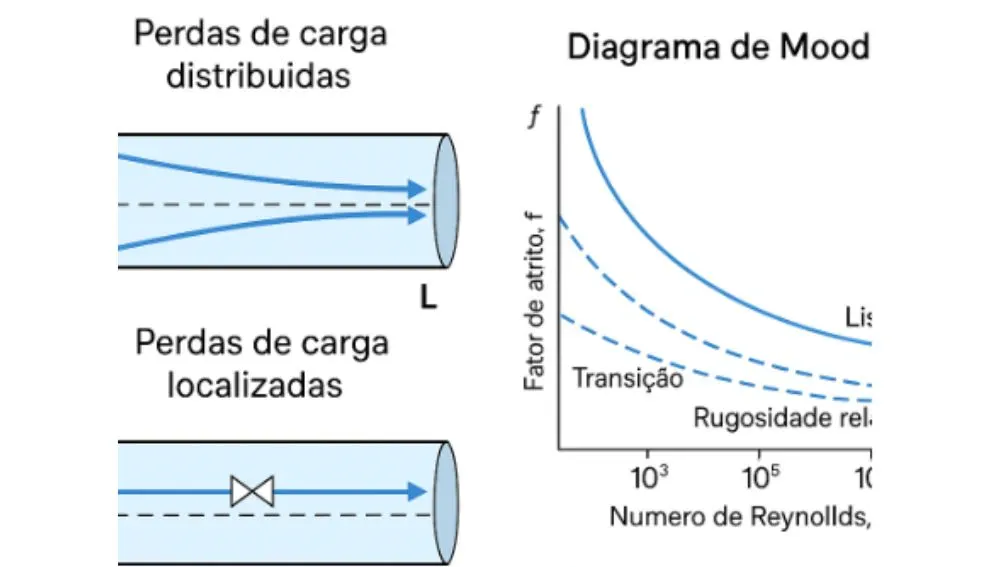

Perdas de Carga em Condutos Forçados

Em qualquer sistema hidráulico pressurizado, como redes de abastecimento, recalques, adutoras e sistemas prediais, o fluido perde energia ao longo do percurso. Essa perda, chamada de perda de carga, é uma redução da pressão disponível devido ao atrito entre o fluido e as paredes da tubulação, além de obstáculos e mudanças de direção. Compreender, calcular e minimizar essas perdas é essencial para garantir o desempenho, a segurança e a durabilidade do sistema.

As perdas de carga em condutos forçados se dividem em dois tipos principais: perdas distribuídas e perdas localizadas.

Perdas distribuídas

As perdas distribuídas ocorrem ao longo do comprimento da tubulação e são causadas pelo atrito contínuo entre o fluido e as paredes do conduto. Essas perdas são proporcionalmente maiores quanto maior for o comprimento da tubulação e a velocidade do escoamento.

A equação mais utilizada para calcular a perda de carga distribuída é a fórmula de Darcy-Weisbach: hf=f⋅LD⋅v22gh_f = f \cdot \frac{L}{D} \cdot \frac{v^2}{2g}hf​=f⋅DL​⋅2gv2​

Onde:

• hfh_fhf​ = perda de carga (m)
• fff = fator de atrito (adimensional)
• LLL = comprimento da tubulação (m)
• DDD = diâmetro interno da tubulação (m)
• vvv = velocidade média do fluido (m/s)
• ggg = aceleração da gravidade (9,81 m/s²)

O fator de atrito fff depende do regime de escoamento (laminar ou turbulento) e da rugosidade relativa da tubulação. Para escoamento laminar (Re<2000Re < 2000Re<2000), o valor é obtido por: f=64Ref = \frac{64}{Re}f=Re64​

Já em escoamento turbulento, fff é determinado de forma empírica ou por meio do diagrama de Moody, que relaciona fff ao número de Reynolds e à rugosidade relativa ϵD\frac{\epsilon}{D}Dϵ​.

Fórmula de Hazen-Williams

Uma alternativa prática à equação de Darcy-Weisbach, especialmente comum no dimensionamento de redes hidráulicas urbanas, é a fórmula de Hazen-Williams, recomendada para água a temperatura ambiente: hf=10.67⋅LC1.85⋅D4.87⋅Q1.85h_f = 10.67 \cdot \frac{L}{C^{1.85} \cdot D^{4.87}} \cdot Q^{1.85}hf​=10.67⋅C1.85⋅D4.87L​⋅Q1.85

Onde:

• CCC = coeficiente de rugosidade (ex: 130 para PVC, 100 para ferro fundido)
• DDD = diâmetro interno (m)
• QQQ = vazão (L/s)

Essa fórmula é mais simples e rápida, porém menos precisa para outros fluidos ou condições fora do padrão.

Perdas localizadas

As perdas localizadas são geradas por obstáculos ou mudanças bruscas no percurso do fluido, como:

• Joelhos e curvas
• Válvulas de retenção, registro ou gaveta
• Tees e reduções
• Entradas e saídas de reservatórios

Esses elementos criam zonas de turbulência e recirculação, dissipando energia.

A equação para cálculo da perda localizada é: hl=K⋅v22gh_l = K \cdot \frac{v^2}{2g}hl​=K⋅2gv2​

Onde:

• hlh_lhl​ = perda de carga localizada (m)
• KKK = coeficiente de perda (adimensional), específico de cada acessório
• vvv = velocidade do fluido (m/s)

Os valores de KKK são tabelados e dependem do tipo e da geometria do componente. Por exemplo:

• Curva de 90° em PVC: K≈0,75K \approx 0,75K≈0,75
• Registro totalmente aberto: K≈0,2K \approx 0,2K≈0,2
• Te com escoamento lateral: K≈1,0K \approx 1,0K≈1,0

Perda de carga total

A perda de carga total em uma tubulação é a soma das perdas distribuídas e localizadas: htotal=hf+∑hlh_{\text{total}} = h_f + \sum h_lhtotal​=hf​+∑hl​

Essa perda deve ser considerada no dimensionamento de bombas, tanques elevados e pressão mínima nas extremidades da rede. Subestimar a perda de carga pode comprometer o funcionamento do sistema, resultando em vazões insuficientes ou falhas operacionais.

Diagrama de Moody e atrito hidráulico

O diagrama de Moody é uma ferramenta gráfica essencial para determinar o fator de atrito fff em escoamentos turbulentos. Ele relaciona três variáveis:

• Número de Reynolds (Re)
• Rugosidade relativa (ϵ/D\epsilon/Dϵ/D)
• Fator de atrito (f)

O engenheiro consulta o gráfico com base no material da tubulação e nas características do fluido. Tubos de aço galvanizado, por exemplo, apresentam maior rugosidade que tubos de PVC, implicando maior atrito e, portanto, maior perda de carga.

Boas práticas para minimizar perdas

Para aumentar a eficiência de um sistema hidráulico, é importante adotar estratégias que reduzam as perdas de carga:

• Reduzir a velocidade de escoamento, sempre que possível
• Utilizar tubulações de maior diâmetro, reduzindo o atrito
• Escolher materiais com menor rugosidade interna, como PVC ou PEX
• Evitar mudanças bruscas de direção ou conexões desnecessárias
• Dimensionar corretamente os acessórios, como válvulas e conexões
• Manter as tubulações limpas e desobstruídas, reduzindo a rugosidade real ao longo do tempo

Importância no projeto hidráulico

O conhecimento detalhado das perdas de carga permite que o engenheiro:

• Dimensione corretamente os diâmetros de tubos
• Escolha bombas com potência adequada
• Preveja quedas de pressão em ramais longos
• Evite sobredimensionamento ou subdimensionamento de componentes
• Assegure o fornecimento de vazão e pressão nos pontos finais do sistema

A negligência nesse aspecto leva a custos maiores de operação, falhas hidráulicas e desperdício energético. Portanto, as perdas de carga não devem ser vistas apenas como um efeito inevitável, mas como um parâmetro técnico controlável dentro de um projeto eficiente.

Condutos Livres: Canal Aberto e Escoamento Superficial

Diferente dos sistemas pressurizados, os condutos livres são estruturas nas quais o fluido escoa sob a ação da gravidade e com superfície livre exposta à pressão atmosférica. São amplamente utilizados em obras de infraestrutura, como canais, sistemas de drenagem pluvial, irrigação, redes de esgoto sanitário e obras hidráulicas rurais. Compreender os princípios que regem o escoamento em condutos livres é essencial para projetar sistemas eficientes e compatíveis com as normas técnicas.

O que são condutos livres

Um conduto livre é todo canal, natural ou artificial, no qual o fluido escoa com uma superfície em contato direto com o ar. Ao contrário dos condutos forçados, não há pressão interna aplicada — a movimentação do fluido depende exclusivamente da declividade e da gravidade.

Exemplos comuns:

• Valas e canais abertos
• Córregos, rios e canais de irrigação
• Calhas de escoamento pluvial
• Redes de esgoto com declividade natural
• Bueiros e sarjetas

Características do escoamento em canais abertos

O escoamento em condutos livres é mais complexo de modelar do que em tubulações pressurizadas. Isso ocorre porque a seção molhada, a velocidade e a profundidade variam constantemente ao longo do trajeto. Os principais parâmetros que definem o comportamento do escoamento são:

• Declividade do fundo do canal
• Rugosidade da superfície (natural ou revestida)
• Geometria da seção (retangular, trapezoidal, circular, etc.)
• Altura da lâmina d’água (profundidade do fluxo)
• Relação entre velocidade, profundidade e energia específica

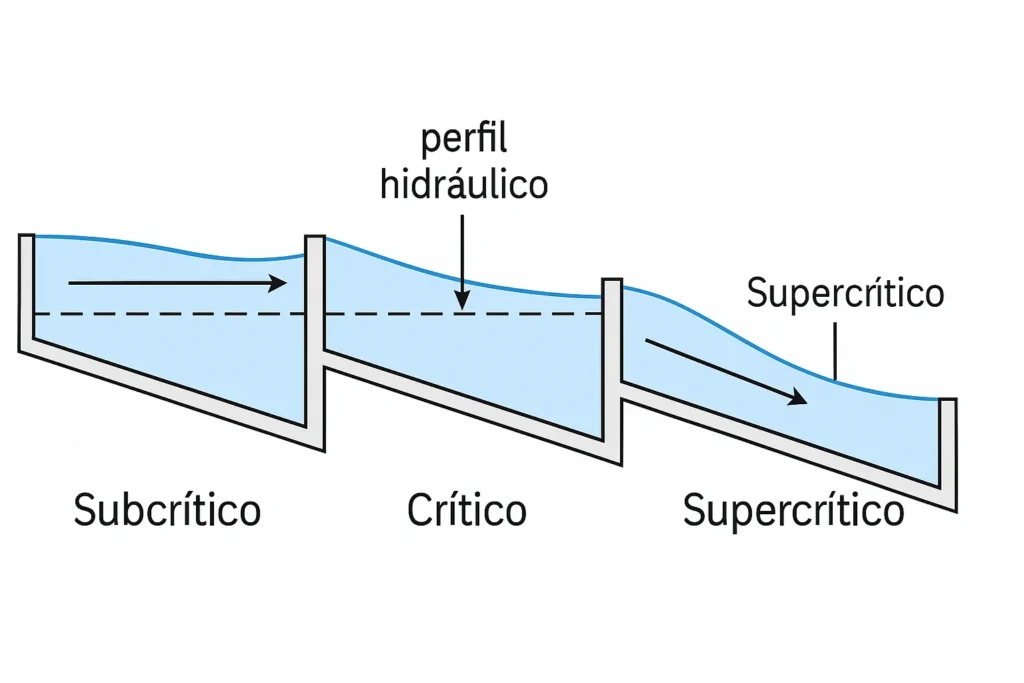

Classificação do escoamento

O escoamento em canais pode ser classificado de acordo com diferentes critérios:

1. Quanto ao regime

• Escoamento uniforme: profundidade constante ao longo do trecho. Só ocorre quando forças de gravidade e atrito estão em equilíbrio.
• Escoamento variado: profundidade muda ao longo do trajeto. Pode ser gradualmente variado (curvas suaves) ou rapidamente variado (quedas, vertedouros).

2. Quanto à velocidade em relação à profundidade crítica

• Subcrítico (tranquilo): ocorre quando a profundidade do escoamento é maior que a profundidade crítica. A energia é dominada pela gravidade, e as ondas podem se propagar a montante.
• Crítico: ponto de equilíbrio entre energia cinética e potencial. Ocorre em vertedouros ou em transições hidráulicas.
• Supercrítico (rápido): velocidade alta e profundidade pequena. Energia dominada pela inércia, e as perturbações não se propagam a montante.

A condição crítica é determinada pelo número de Froude: Fr=vg⋅DhFr = \frac{v}{\sqrt{g \cdot D_h}}Fr=g⋅Dh​​v​

Onde:

• vvv = velocidade do escoamento
• ggg = aceleração da gravidade
• DhD_hDh​ = profundidade hidráulica (área da seção molhada dividida pelo perímetro molhado)

Valores típicos:

• Fr<1Fr < 1Fr<1 → Subcrítico
• Fr=1Fr = 1Fr=1 → Crítico
• Fr>1Fr > 1Fr>1 → Supercrítico

Fórmula de Manning

A equação mais utilizada para o cálculo de velocidade e vazão em condutos livres é a Fórmula de Manning: v=1n⋅R2/3⋅S1/2v = \frac{1}{n} \cdot R^{2/3} \cdot S^{1/2}v=n1​⋅R2/3⋅S1/2

Onde:

• vvv = velocidade média (m/s)
• nnn = coeficiente de rugosidade de Manning (adimensional)
• RRR = raio hidráulico = área molhada / perímetro molhado (m)
• SSS = declividade do fundo do canal (m/m)

A vazão é obtida por: Q=A⋅vQ = A \cdot vQ=A⋅v

Sendo:

• AAA = área molhada da seção (m²)

O coeficiente nnn depende do material de revestimento. Por exemplo:

• Concreto: n≈0,013n \approx 0,013n≈0,013
• Terra batida: n≈0,025n \approx 0,025n≈0,025
• Rocha ou canais naturais: n≈0,030−0,050n \approx 0,030 – 0,050n≈0,030−0,050

Seções mais comuns em canais

A geometria da seção influencia diretamente a eficiência hidráulica. As seções mais frequentes são:

• Retangular: fácil de construir, mas menor eficiência hidráulica
• Trapezoidal: comum em canais de irrigação; bom equilíbrio entre escavação e escoamento
• Triangular: usado em pequenas calhas ou drenagens superficiais
• Parabólica ou circular: utilizada em bueiros ou tubulações semi-cheias

A seção mais eficiente é aquela que fornece maior área molhada com menor perímetro, otimizando o raio hidráulico RRR.

Aplicações práticas em engenharia

1. Drenagem urbana

O projeto de sarjetas, bocas de lobo, valas e galerias pluviais depende diretamente da análise de escoamento superficial. Condutos livres devem ser dimensionados para evitar alagamentos, erosões e transbordamentos.

2. Irrigação e canais agrícolas

Canais abertos são amplamente utilizados em sistemas de irrigação por gravidade. A escolha correta da seção, declividade e revestimento impacta diretamente na eficiência hídrica.

3. Redes de esgoto sanitário

Grande parte das redes de esgoto opera por gravidade, exigindo estudos precisos de declividade mínima, autolimpeza e velocidade mínima para evitar acúmulo de sólidos.

4. Obras hidráulicas e estruturas de controle

Vertedouros, dissipadores, canaletas de montanha e canais de fuga em usinas hidrelétricas são exemplos de estruturas projetadas com base nos princípios do escoamento em condutos livres.

O conhecimento do comportamento hidráulico em canais abertos é essencial para o engenheiro civil e sanitarista. A correta aplicação dos conceitos de número de Froude, fórmula de Manning e análise da seção molhada permite o dimensionamento seguro e eficiente de obras de drenagem, irrigação e saneamento, minimizando riscos e garantindo o desempenho hidráulico do sistema.

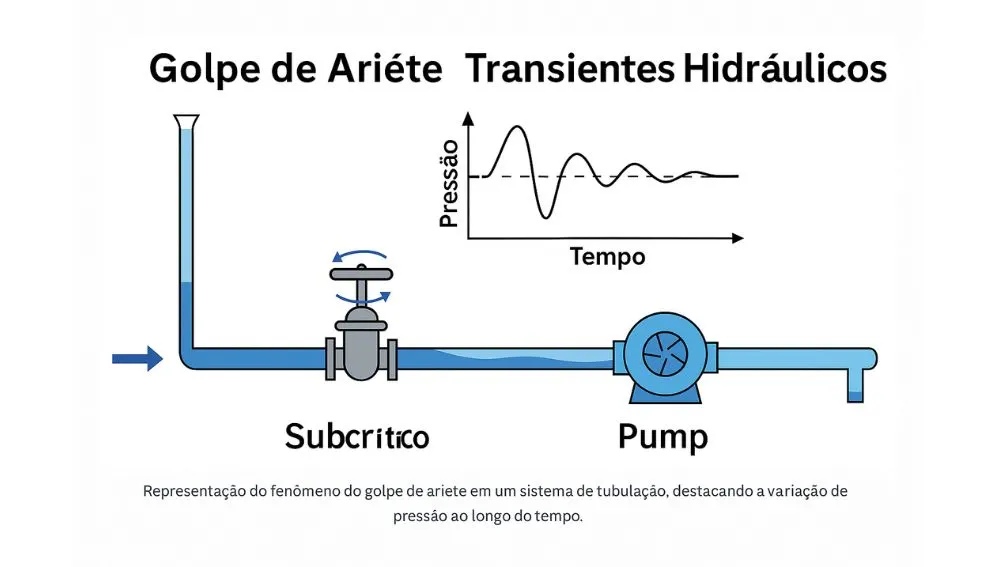

Golpe de Aríete e Transientes Hidráulicos

O golpe de aríete é um dos fenômenos mais críticos na hidráulica de condutos forçados. Trata-se de um transiente hidráulico que ocorre quando há uma variação brusca na velocidade do fluido, geralmente provocada pelo fechamento repentino de válvulas ou parada de bombas. Essa mudança abrupta gera uma onda de pressão que se propaga ao longo da tubulação, podendo causar danos severos à estrutura, como rompimentos, vibrações excessivas, falhas em juntas e em equipamentos.

Compreender a natureza do golpe de aríete e os mecanismos de controle é fundamental para qualquer engenheiro envolvido com projetos de adutoras, estações de bombeamento, sistemas prediais e redes industriais pressurizadas.

O que é o golpe de aríete?

O golpe de aríete ocorre quando o fluido em movimento é forçado a parar ou desacelerar subitamente. Como o fluido possui massa e inércia, essa interrupção abrupta gera uma onda de compressão que se propaga a altas velocidades pelo sistema, aumentando momentaneamente a pressão interna.

Esse aumento de pressão pode ser muito superior à pressão de operação normal, e em casos graves, pode exceder a pressão máxima de projeto dos tubos, flanges ou conexões.

A velocidade de propagação da onda de pressão depende das características do fluido e da tubulação, como:

• Elasticidade do material da tubulação
• Compressibilidade do fluido
• Espessura e diâmetro da tubulação

Fórmula de Joukowsky

A intensidade do golpe de aríete pode ser estimada pela fórmula de Joukowsky, amplamente utilizada em sistemas hidráulicos: ΔP=ρ⋅a⋅Δv\Delta P = \rho \cdot a \cdot \Delta vΔP=ρ⋅a⋅Δv

Onde:

• ΔP\Delta PΔP = variação de pressão (Pa)
• ρ\rhoρ = densidade do fluido (kg/m³)
• aaa = velocidade de propagação da onda (m/s)
• Δv\Delta vΔv = variação de velocidade do escoamento (m/s)

Essa equação mostra que, quanto maior a velocidade do fluido ou mais abrupta for a variação, maior será o pico de pressão gerado.

Exemplo prático de aplicação

Imagine uma adutora de ferro fundido transportando água com velocidade de 2,5 m/s. Se a válvula de fechamento for acionada de forma instantânea, e a velocidade da onda for de 1.200 m/s, com densidade da água de 1.000 kg/m³, a sobrepressão gerada será: ΔP=1.000⋅1.200⋅2,5=3.000.000 Pa=30 bar\Delta P = 1.000 \cdot 1.200 \cdot 2,5 = 3.000.000 \, \text{Pa} = 30 \, \text{bar}ΔP=1.000⋅1.200⋅2,5=3.000.000Pa=30bar

Esse valor está muito acima da pressão admissível de muitos sistemas convencionais. O impacto pode causar estouro de juntas, deslocamento de tubulações e danos em bombas e acessórios.

Causas comuns do golpe de aríete

• Fechamento súbito de válvulas manuais ou automáticas
• Desligamento inesperado de bombas
• Falha no fornecimento de energia
• Interrupção por travamento de componentes
• Mudança de direção abrupta do escoamento

Consequências para o sistema

• Sobrepressão → risco de ruptura da tubulação
• Subpressão (vácuo parcial) → colapso de paredes internas
• Fadiga mecânica → redução da vida útil de componentes
• Vibração e ruído → comprometimento estrutural do entorno
• Danos em válvulas, flanges e bombas

Técnicas de mitigação e controle

Para evitar ou reduzir os efeitos do golpe de aríete, é essencial adotar medidas de engenharia preventiva:

1. Câmaras de ar

Reservatórios pressurizados que absorvem o impacto da onda de pressão. A compressibilidade do ar atenua a sobrepressão.

2. Válvulas de alívio ou alívio rápido

Dispositivos que se abrem automaticamente quando a pressão excede o valor preestabelecido, liberando fluido e aliviando a pressão interna.

3. Flywheel (volante de inércia)

Instalado em bombas, esse componente mecânico mantém a rotação por inércia em caso de falha elétrica, evitando paradas bruscas.

4. Colunas de respiro

Permitem a entrada de ar na tubulação em situações de subpressão, evitando o colapso por vácuo.

5. Válvulas com fechamento controlado

Válvulas que fecham lentamente em intervalos temporizados, diminuindo gradualmente a velocidade do fluido.

6. Soft starter e inversores de frequência

Em motores elétricos de bombas, esses dispositivos permitem aceleração e desaceleração controlada, reduzindo os efeitos transitórios.

Estudo computacional dos transientes

Hoje, o comportamento do golpe de aríete pode ser modelado com precisão utilizando softwares especializados, como:

• AFT Impulse
• WaterGEMS HAMMER
• EPANET com extensões para transientes

Essas ferramentas simulam as variações de pressão ao longo da tubulação e permitem prever os pontos críticos onde as proteções devem ser instaladas.

Importância no projeto e operação

O golpe de aríete é, muitas vezes, subestimado por projetistas inexperientes. No entanto, ele é uma das principais causas de falha em sistemas de bombeamento e adução. Sua prevenção deve ser considerada desde a fase de projeto até a operação diária do sistema.

Recomendações práticas:

• Nunca subestimar os transientes, mesmo em redes de pequena extensão
• Incluir simulações hidráulicas transientes no projeto executivo
• Definir procedimentos operacionais seguros para acionamento de válvulas
• Planejar manutenção preventiva de dispositivos de proteção

O estudo do golpe de aríete e dos transientes hidráulicos é indispensável para garantir a integridade estrutural, a segurança operacional e a durabilidade dos sistemas hidráulicos pressurizados. Trata-se de uma etapa avançada do projeto, mas absolutamente necessária para engenheiros que lidam com redes sob pressão.

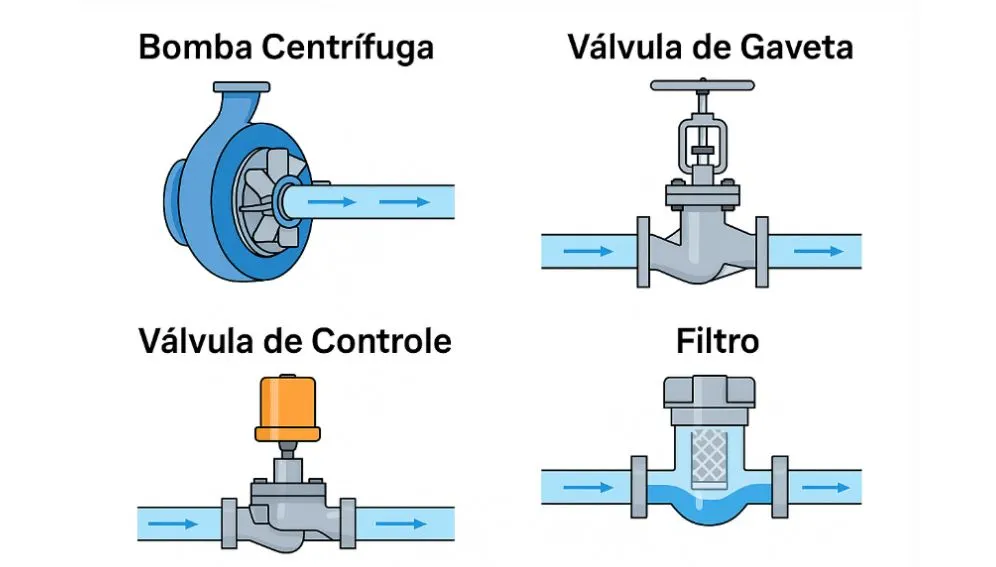

Equipamentos Hidráulicos: Bombas, Válvulas e Turbinas

Os equipamentos hidráulicos são componentes essenciais para o funcionamento de sistemas que envolvem transporte, controle e conversão de energia de fluidos. Entre os mais utilizados na engenharia estão as bombas, responsáveis por movimentar líquidos em sistemas pressurizados; as válvulas, que controlam fluxo e pressão; e as turbinas, que transformam a energia hidráulica em energia mecânica.

Compreender o funcionamento e a aplicação correta desses equipamentos é crucial para o dimensionamento de sistemas hidráulicos eficientes, seguros e de alta durabilidade.

Bombas hidráulicas: função e tipos

As bombas são dispositivos que transferem energia ao fluido, promovendo sua movimentação dentro de tubulações, adutoras ou redes pressurizadas. Elas operam vencendo as perdas de carga do sistema, elevando a pressão ou transportando o fluido até um ponto mais alto.

As bombas são classificadas de várias formas, mas as mais comuns são:

1. Bombas centrífugas

• Tipo mais utilizado em engenharia civil e saneamento
• Funcionam com um rotor girando dentro de uma carcaça em espiral (voluta)
• Transformam energia mecânica rotacional em energia cinética e de pressão
• Adequadas para grandes vazões e pressões moderadas

2. Bombas de deslocamento positivo

• Movimentam volumes fixos de fluido por ciclo
• Dividem-se em: alternativas (êmbolo ou pistão) e rotativas (engrenagens, lóbulos, parafuso)
• Usadas em sistemas de alta pressão ou com fluidos viscosos
• São comuns em indústrias químicas, petroquímicas e hidráulica industrial

3. Bombas submersíveis

• Instaladas diretamente dentro do reservatório ou poço
• São silenciosas e evitam cavitação
• Utilizadas em sistemas de recalque profundo, como captação de água subterrânea

Curvas características das bombas

Cada bomba possui uma curva característica que relaciona:

• Vazão (Q)
• Altura manométrica (H)
• Eficiência (η)
• Potência (P)

O ponto ideal de operação é o ponto de máximo rendimento (BEP – Best Efficiency Point), onde a bomba trabalha com maior eficiência e menor desgaste.

Válvulas hidráulicas: controle e proteção

As válvulas são elementos de controle do fluxo e da pressão em sistemas hidráulicos. Elas atuam como dispositivos de seccionamento, regulação ou segurança.

Principais tipos:

1. Válvula de gaveta

• Utilizada para bloqueio total do fluxo
• Não indicada para controle parcial, pois pode sofrer desgaste irregular
• Muito comum em redes de distribuição

2. Válvula globo

• Permite controle gradual do fluxo
• Adequada para sistemas que requerem modulação precisa

3. Válvula de retenção

• Impede o refluxo do fluido
• Opera automaticamente com a inversão da direção do escoamento
• Essencial em sistemas com bombas para evitar golpes de aríete

4. Válvula de alívio ou segurança

• Abre automaticamente ao atingir determinada pressão
• Protege o sistema contra sobrepressões perigosas

5. Válvula redutora de pressão

• Mantém a pressão de jusante constante
• Aplicada em redes prediais e industriais para proteger ramais sensíveis

As válvulas devem ser selecionadas com base no tipo de fluido, pressão de trabalho, frequência de operação e exigência de controle.

Turbinas hidráulicas: geração de energia

As turbinas hidráulicas são equipamentos projetados para converter a energia potencial e cinética da água em energia mecânica rotacional, geralmente acoplada a geradores elétricos.

Classificam-se em dois grandes grupos, conforme o modo de atuação:

1. Turbinas de ação

• Toda a energia da água é convertida em cinética antes de atingir a turbina
• A água movimenta as pás por impacto
• Exemplo: Turbina Pelton
  • Usada em quedas altas e baixas vazões
  • Jato de água direcionado sobre rodas com côncavos

2. Turbinas de reação

• A água entra com energia de pressão e velocidade
• A turbina opera totalmente submersa
• Exemplos:
  • Turbina Francis: uso versátil em médias quedas e vazões
  • Turbina Kaplan: ideal para grandes vazões e quedas baixas
  • Turbina Bulbo: usada em usinas de fio d’água

A escolha da turbina depende da carga hidráulica disponível (altura da queda) e da vazão média. O desempenho ótimo ocorre quando a turbina opera no ponto de projeto.

Importância do correto dimensionamento

O uso adequado de bombas, válvulas e turbinas influencia diretamente no desempenho hidráulico e energético do sistema. Um dimensionamento incorreto pode resultar em:

• Consumo energético excessivo
• Cavitação em bombas
• Sobrecarga em motores
• Vibrações e falhas mecânicas
• Perda de controle sobre o sistema

Por isso, é essencial utilizar curvas características dos equipamentos, considerar as condições operacionais reais e aplicar fatores de segurança compatíveis com a aplicação.

Boas práticas de projeto e operação

• Evitar sobredimensionamento: bombas superdimensionadas operam fora da curva ideal, gerando perda de eficiência
• Estudar transientes hidráulicos: válvulas e bombas devem ser projetadas para evitar golpes de aríete
• Selecionar válvulas com base na função esperada, e não apenas pelo diâmetro
• Manter manutenção preventiva regular, principalmente em sistemas críticos ou contínuos
• Registrar dados operacionais, para avaliar desempenho e detectar falhas precoces

A integração adequada de bombas, válvulas e turbinas garante o funcionamento confiável e eficiente de sistemas hidráulicos em qualquer escala. Esses equipamentos, quando bem especificados e operados, tornam-se aliados na durabilidade, segurança e economia dos sistemas de abastecimento, drenagem, geração de energia e processos industriais.

Aplicações da Hidráulica na Engenharia Civil e Ambiental

A hidráulica é uma disciplina fundamental nas engenharias civil e ambiental, estando presente em praticamente todos os setores que envolvem o uso, controle e movimentação da água. Suas aplicações vão desde o dimensionamento de tubulações prediais até o controle de grandes bacias hidrográficas, passando por obras de infraestrutura urbana, irrigação, drenagem e saneamento.

Dominar os conceitos hidráulicos permite ao engenheiro projetar soluções que são tecnicamente viáveis, economicamente sustentáveis e ambientalmente responsáveis. Nesta seção, abordamos as principais frentes de aplicação da hidráulica nessas duas engenharias e os impactos diretos na vida urbana e no meio ambiente.

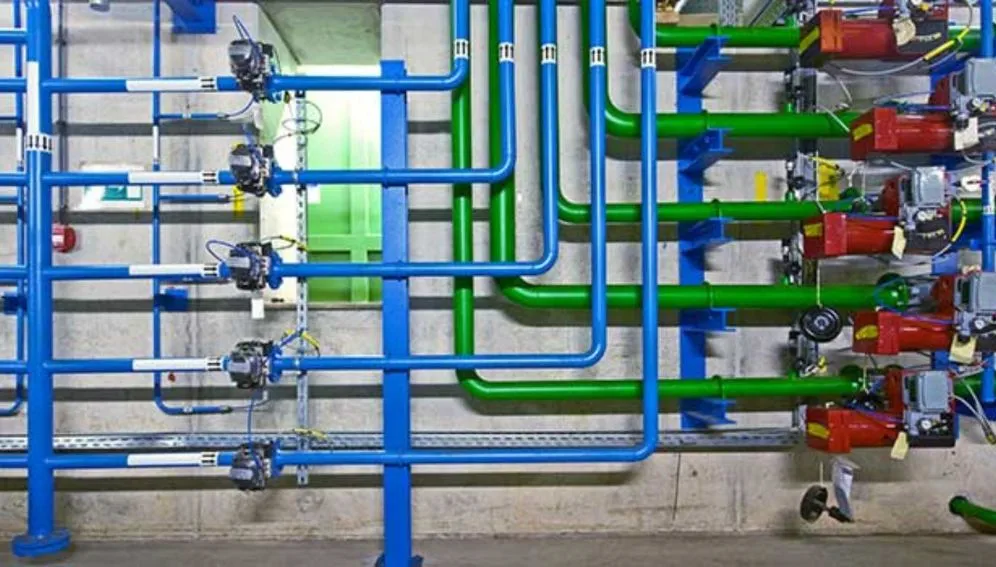

1. Redes prediais de água e esgoto

No ambiente urbano, a aplicação mais direta da hidráulica está no projeto das instalações prediais hidráulico-sanitárias:

Abastecimento de água

• Cálculo de pressões mínimas e máximas nos pontos de consumo
• Determinação do diâmetro de ramais e colunas
• Dimensionamento de reservatórios superiores e inferiores
• Prevenção de golpes de aríete em prédios altos

Sistema de esgoto sanitário

• Definição da declividade mínima para escoamento por gravidade
• Cálculo de diâmetro de tubulações com base em vazões diárias e simultaneidade
• Ventilação de colunas e ramais para evitar pressão negativa
• Prevenção de refluxo e extravasamento

Projetos prediais exigem conhecimento prático dos conceitos de pressão, vazão, perda de carga e escoamento em conduto livre, além do uso de ferramentas como o AutoCAD para representação técnica e detalhamento construtivo.

2. Drenagem urbana e controle de cheias

A expansão das áreas impermeabilizadas nas cidades aumenta a necessidade de sistemas eficientes de drenagem pluvial. A engenharia hidráulica atua no:

• Dimensionamento de sarjetas, bocas de lobo, galerias e dissipadores
• Modelagem hidrológica para previsão de vazões máximas de projeto
• Implantação de reservatórios de detenção e bacias de contenção
• Projetos de micro e macrodrenagem com base em escoamento superficial e condutos livres

Sistemas mal dimensionados resultam em alagamentos, erosões e prejuízos econômicos. Por isso, são aplicados critérios técnicos rígidos, como o tempo de retorno, coeficiente de escoamento e curvas IDF (intensidade, duração e frequência).

3. Infraestrutura sanitária e ambiental

A engenharia ambiental se apropria da hidráulica para promover o uso racional da água, tratamento adequado de efluentes e proteção de corpos hídricos:

• Sistemas de reuso de água cinza e aproveitamento de águas pluviais
• Estações elevatórias de esgoto e estações de tratamento (ETE)
• Canais de condução e lançamento controlado de efluentes
• Monitoramento e contenção de contaminações hídricas

O dimensionamento hidráulico adequado desses sistemas evita o subdimensionamento, que compromete o desempenho, e o sobredimensionamento, que aumenta os custos e os impactos ambientais.

4. Sistemas de irrigação e infraestrutura rural

Na engenharia rural, a hidráulica é aplicada no planejamento e operação de sistemas de irrigação por gravidade, aspersão ou gotejamento, envolvendo:

• Cálculo de vazão e pressão necessárias em ramais
• Uso de condutos livres e pressurizados
• Proteção contra variações de pressão e golpe de aríete
• Equilíbrio entre demanda hídrica das culturas e disponibilidade hídrica

O uso de tecnologias hidráulicas eficientes contribui para a economia de água, energia e aumento da produtividade agrícola.

5. Obras hidráulicas de grande porte

Em obras de infraestrutura hídrica, a hidráulica se aplica a sistemas de grande escala e elevado impacto socioambiental:

• Barragens e reservatórios
• Vertedouros e canais de fuga
• Usinas hidrelétricas e pequenas centrais (PCHs)
• Obras de controle de enchentes e regularização de vazões

Esses projetos envolvem cálculos avançados de energia hidráulica, simulações de transientes, análise de estabilidade estrutural e integração com aspectos geotécnicos e ambientais.

6. Hidráulica fluvial e proteção ambiental

A hidráulica também é aplicada no estudo de rios e cursos d’água, permitindo:

• Simulações de escoamento permanente e variável em rios
• Análise de transporte de sedimentos e processos erosivos
• Proteção de margens e recuperação de áreas degradadas
• Modelagem de eventos extremos como cheias e estiagens

Softwares como HEC-RAS e Iber são ferramentas utilizadas por engenheiros civis e ambientais para modelagem fluvial em 1D e 2D.

7. Planejamento urbano e sustentabilidade

Projetos urbanos modernos exigem soluções hidráulicas que aliem funcionalidade à sustentabilidade. São exemplos:

• Cidades com sistemas de drenagem sustentável (SuDS)
• Pavimentos permeáveis e jardins de chuva
• Reservatórios subterrâneos e tanques de retenção em edificações
• Modelagem BIM aplicada à infraestrutura hidráulica

O engenheiro moderno deve integrar o conhecimento da hidráulica com ferramentas digitais e visão sistêmica do território.

A engenharia civil e ambiental dependem da hidráulica para transformar água e fluido em infraestrutura funcional, eficiente e resiliente. Seja em edifícios, cidades ou áreas rurais, a aplicação correta dos conceitos hidráulicos é o que garante o desempenho técnico e a preservação do recurso mais valioso do planeta: a água.

Conclusão – Hidráulica como Base Estrutural da Engenharia Moderna

Ao longo deste artigo, exploramos os fundamentos e aplicações práticas da hidráulica, desde os conceitos físicos essenciais até os fenômenos mais complexos como o golpe de aríete e os transientes hidráulicos. Vimos como a disciplina está presente em sistemas de abastecimento, drenagem, redes prediais, barragens, usinas e na gestão de águas urbanas e rurais.

Mais do que uma ciência do comportamento dos fluidos, a hidráulica é um instrumento de transformação técnica. Ela permite que engenheiros criem sistemas confiáveis, sustentáveis e eficientes — conectando teoria e prática em obras que moldam o espaço urbano e protegem o meio ambiente.

Para dominar a hidráulica, é necessário mais do que fórmulas e definições. É preciso entender a integração entre cálculos, normas, ferramentas digitais como o AutoCAD, e o contexto real de aplicação. Profissionais que dominam essa base estão mais preparados para propor soluções técnicas seguras, econômicas e compatíveis com as exigências da engenharia contemporânea.

Portanto, estudar hidráulica é construir uma base sólida que sustenta todas as demais etapas do projeto. É fazer da fluidez da água um elemento de precisão, confiabilidade e valor técnico.

•

  Hidráulica

  Instalações Hidráulicas Prediais

  PorFelipe – CEO setembro 4, 2025setembro 4, 2025

  Instalações hidráulicas prediais são sistemas fundamentais no desempenho de edificações, garantindo o fornecimento, distribuição e descarte adequado de água. Neste guia técnico, você verá os principais elementos de projeto, normas aplicáveis e boas práticas para profissionais de engenharia civil, arquitetura e áreas correlatas. Tudo com foco em produtividade, clareza e desempenho técnico. Componentes das Instalações…
